系統概述

SF6氣體泄漏監控子系統主要對SF6氣體為絕緣介質的高壓電器設備場所內進行環境監測。當場所內設備發生SF6氣體泄漏時，由于SF6氣體的密度是空氣的5倍，積累于底層空間，并造成局部缺氧，引起嚴重事故。為此：《電業安全工作規程》（發電廠和變電站部分）特別規定，工作人員進入SF6配電裝置室低位區或電纜溝進行工作必須保證SF6氣體濃度小于1000ppm，含氧量不低于18%及周圍環境相對濕度80%，同時必須開啟通風系統。

三、主要功能

本系統采用間歇式檢測模式，進行在線監測其場所內SF6氣體濃度及O2含量和環境溫度、濕度的狀態監測，當場所內SF6濃度及O2含量和環境濕度發生變化時，傳感器立即響應這些變化。實現對場所內SF6濃度及O2的含量和環境溫度、濕度進行有效地監測。通過現場總線(RS485)由監控報警主機采集狀態參數，當場所內出現超限值時，進入預警聲光報警同時啟動風機進行通風換氣或啟動除濕機進行除濕。同時將狀態參數上傳輸給監控中心。在監控中心電子地圖上進行定位及管理和環境參量超過預設值時發出視聽告警在電子地圖界面上閃爍顯示，按照預設置聯動方案，對通道門體、風機以及水泵等進行管理；以及通過語音、短信方式自動通知值班維護人員，特別是對日常巡視和維護人員人身安全得到可靠的保障。

四、監控報警主機

1）產品概述

監控報警主機由CPU主控單元、通信單元、液晶顯示單元、鍵盤操作單元、電源管理單元、狀態指示單元、語音播報單元、人體感應啟動單元等集成在一個掛壁式金屬機箱內。本監控報警主機一般安裝在SF6開關室、組合電器室（GIS）等場所人員入口處的醒目位置，介于后臺軟件和就地檢測裝置之間的設備。

2）主要功能

監控報警主機主要用于對下采集實時數據(包括控制器在內),對這些數據進行保存和管理，具有判斷現場數據是否超出設定報警閥值的功能，超出則進行報警輸出，啟動風機進行通風或啟動除濕進行除濕,同時聲光報警器進入報警狀態，并能接收入口處人員入室啟動風機進行通風的功能。并可隨時接收一體化信息平臺的訪問； 監控報警主機的液晶顯示屏顯示現場實時數據、歷史數據、歷史報警數據和報警時間等各種參數；還可采用鍵盤/觸模屏實現項目設置、時間設置、閥值設置、定時采集設置、定時啟動風機設置,還設有人體感應啟動液晶顯示屏背光及語音播報實時數據等多種配置和管理功能。并能支持外置顯示屏狀態顯示及語音播報功能；

3） 主要參數

◆連接測點： SF6檢測點30個，風機控制點1個；

◆繼電器報警輸出： 1路有源常開觸點輸出；

◆防護等級： IP45；

◆工作電源及整機功耗： AC/DC 85V~265V；<15W；

◆輸出電壓： DC/24V；

◆通信協議及通信接口： ModbusRTU協議；CRC16校驗；RS-485接口；

◆系統設置： 支持報警閥值、系統時間、采集點數、采集間隔時間、風機啟動時間等設置；

◆檢測間隔： 出廠設置：1分鐘（1s～24h范圍內可選）；

◆數據存儲： 存儲歷史數據、報警數據、風機動作數據；

◆風機啟停： 支持人體檢測，手動/定時/自動/風機啟停；

◆機箱材質： 優質金屬機箱；

◆工作環境： 室內，溫度：-30℃～+60℃，濕度：≤95﹪RH；

五、雙氣體檢測器

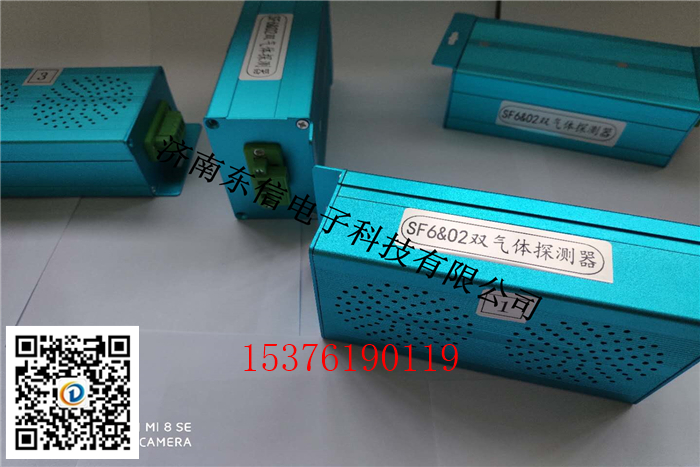

1)產品概述

雙氣體檢測器主要由SF6傳感器和O2傳感器、溫濕度傳感器及CPU主控電路、通信模塊、電源模塊等集成在一個優質鋁型材一體化結構機箱內，完成SF6濃度、O2含量及溫濕度的檢測。將檢測結果采用現場總線(RS-485)方式傳輸給監控主機或PC機進行實時顯示。接線方式選用可插拔式接線端子,電源與通訊接線采用兩進兩出接線方式,設有接線端子護罩，安全又可靠。是具有全數字傳輸功能的新一代高精度雙氣體檢測檢測器。

2)主要參數

◆SF6測量范圍：0~1000ppm 、測量誤差：±100ppm

◆O2測量范圍：0 ~ 30%；測量誤差率：<1%；

◆溫度測量范圍：-40 ~ +80℃ 溫度測量誤差：<±1℃；

◆濕度測量范圍：0 ~ 99%RH； 濕度測量誤差率：<±5%；

◆工作電源及功耗： DC/24V;<5W；

◆外殼材質： 鋁合金形材機箱；

◆通信協議： ModbusRTU協議；CRC16校驗；

◆通信接口：RS-485接口；

◆工作環境： 室內，溫度：-30℃～+60℃，濕度：≤95﹪RH；

六、溫濕度檢測器

1) 產品概述

溫濕度檢測器具有檢測及通信傳輸功能，并將檢測到的實時溫濕度數據通過RS-485總線傳送至監控主機或PC機進行實時顯示。產品的外殼選用優質鋁型材一體化結構，接線方式選用可插拔式接線端子,電源與通訊接線采用兩進兩出接線方式,設有接線端子護罩，安全又可靠。是具有全數字傳輸功能的新一代高精度溫濕度檢測器。

2) 主要參數

◆溫度測量范圍：-40 ~ +80℃ 誤差：<±1℃;

◆濕度測量范圍：0 ~ 99%RH；誤差率：<±5%；

◆工作電源及功耗： DC/24V;<5W；

◆外殼材質： 鋁合金型材機箱；

◆通信協議 ModbusRTU協議；CRC16校驗；

◆通信接口：RS-485接口；

◆工作環境： 室內，溫度：-30℃～+60℃，濕度：≤95﹪RH；

七、風機控制器

1) 產品概述

風機控制器由CPU主控單元和通信單元等集成在一個優質鋁型材一體化結構機箱內，當場所內出現SF6氣體濃度超標或缺氧時，由監控主機傳送過來的指令控制風機啟停，對現場進行通風。

2) 主要參數

◆輸出觸點容量：無源觸點常開、常閉各一對，觸點容量10A；

◆工作方式：脈沖式；

◆工作電源及功耗：DC/24V;<5W；

◆外殼材質： 優質金屬機箱；

◆外型尺寸： 100mm×150mm×37mm；
